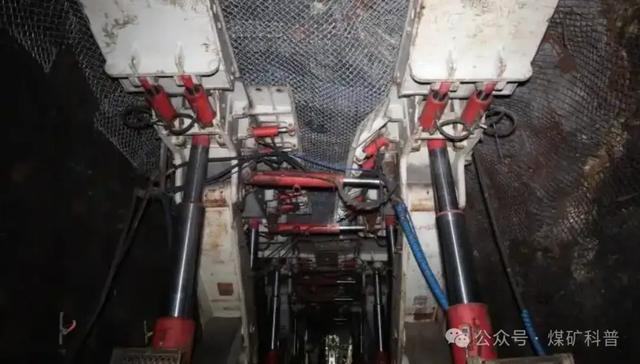

端头支架的结构相对复杂,一般有较大的支撑面积和较高的稳定性。它能够为刮板输送机机头、机尾以及转载机等设备提供良好的支撑和保护空间,确保这些设备正常运转★。
单铰点掩护式支架:它有一个较链点连接顶梁和掩护梁,通过立柱的伸缩来控制顶梁的升降。这种支架的掩护性能较好★,能够有效地防止采空区的矸石涌入工作面★。而且它的结构相对简单,便于操作和维护。在顶板破碎★、压力较大的工作面中应用较为广泛★。例如,当煤层顶板为页岩等较软且易破碎的岩层时★,单铰点掩护式支架可以利用掩护梁阻挡矸石,保障工作面的安全。
在一些地质条件复杂,顶板稳定性差的煤矿巷道,超前支架能够提前控制顶板变形,为后续的采煤工作和设备运输创造安全的通道。而且超前支架的支护范围可以根据实际需要进行调整,有的可以支护巷道的顶部和两帮★,对巷道进行全方位的保护。

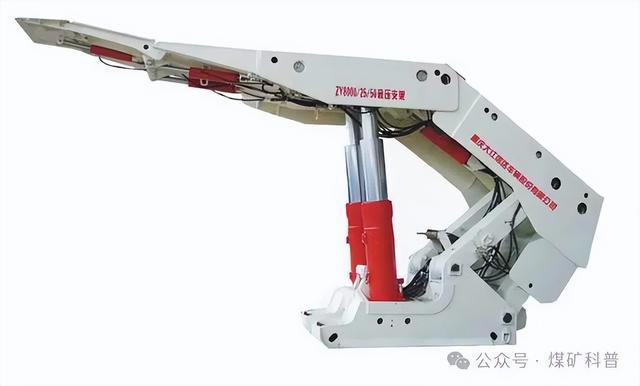

这种支架结合了支撑式和掩护式支架的优点★。它既有较大的支撑能力,又有良好的掩护性能。顶梁能够有效地支撑顶板,防止顶板过度下沉,同时掩护梁可以阻止采空区矸石进入工作面★。它适用于各种顶板条件,特别是在顶板压力较大且比较破碎的复杂情况下,支撑掩护式支架能够发挥很好的作用。例如在深部开采的煤矿工作面★,由于地压大★、顶板条件复杂★,支撑掩护式支架可以综合应对多种压力和顶板破碎的问题★。

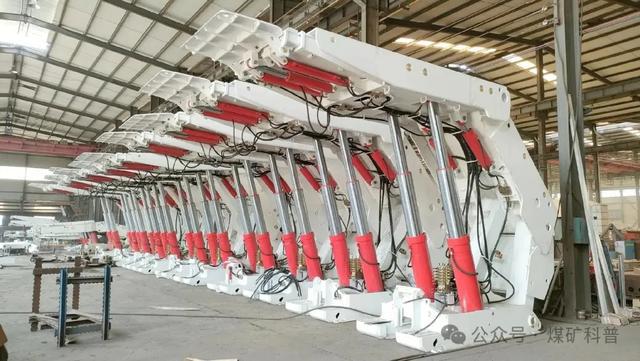

液压支架是综采工作面的核心设备。在采煤过程中利发国际在线登录入口,它能有效支撑顶板岩石的重量★,防止顶板垮落危及人员安全、损坏设备。还能随着采煤推进灵活移动,适应不同的开采进度。同时,它对采空区矸石有一定阻挡作用,维持工作空间稳定★。

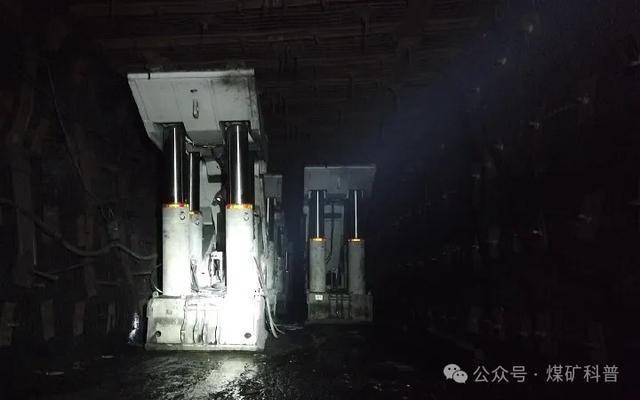

超前支架一般布置在工作面端头前方的巷道内。它的主要作用是预先支撑巷道顶板,防止顶板在工作面采动影响下提前垮落★。超前支架通常是成组使用★,有多个支架单元组成,支架之间相互连接,形成一个稳定的支护体系。其结构可以是迈步式或者框架式等多种形式★。
双铰点掩护式支架:具有两个铰点,使得支架的受力分布更加合理★。在承受顶板压力时,双铰点的设计可以让支架更好地适应顶板的变形★,提供更稳定的支撑。其对顶板的适应性更强,能够在顶板起伏较大或者压力不均匀的情况下,依然保持良好的支护效果。
节式支架:它是由两个以上的机械连接节组成,每个节都有独立的立柱和顶梁等部件。这种支架的灵活性较好★,可以根据工作面的形状和顶板压力分布情况进行适当的调整。其支撑力也比较稳定,能够适应一定程度的顶板变化★。
端头支架其实是相对于中间支架而言的,主要用于工作面两端与巷道连接处。因为这个区域的顶板维护比较复杂,它要同时承受工作面顶板和巷道顶板的压力★。
垛式支架:它的结构特点是有顶梁★、立柱和底座。立柱一般是垂直布置,支撑力较大★。这种支架对顶板的支撑作用比较直接,主要用于顶板比较坚硬★、完整的工作面。例如★,在一些煤层顶板为砂岩等较硬岩层的煤矿中,垛式支架可以有效地支撑顶板★,防止顶板下沉。
与端头支架相对,过渡支架用于工作面的过渡区域★,以适应不同的地质条件★;中间支架位于端头支架以外的所有位置★,是综采工作面的主要支护设备。
